BS450英制开槽大扁头螺钉一字大扁头螺钉

立即在线询价立即在线询价

对应标准数据参考

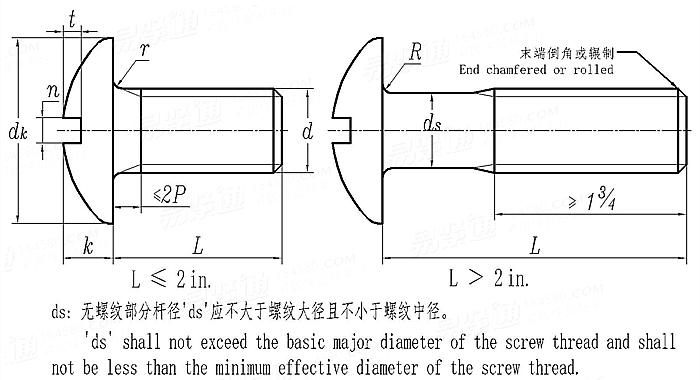

BS 450-1958 英制开槽大扁头螺钉 - B.S.W. & B.S.F. 螺纹 [Table 8] Slotted Mushroom Head Screws with B.S.W. & B.S.F. Threads [Table 8]
	尺寸单位:

螺纹尺寸
d

1/8

3/16

1/4

5/16

3/8

d
PP	牙数/英寸	(B.S.W.)
		(B.S.F.)
d_k		最大值
		最小值
k		最大值
		最小值
n		最大值
		最小值
t		公称
r	粗杆	最大值
R	细杆	最大值

0.1250	0.1875	0.2500	0.3125	0.3750
40	24	20	18	16
/	32	26	22	20
0.289	0.448	0.573	0.698	0.823
0.272	0.425	0.546	0.666	0.787
0.078	0.118	0.15	0.183	0.215
0.066	0.103	0.133	0.162	0.191
0.043	0.060	0.075	0.084	0.094
0.035	0.050	0.064	0.072	0.081
0.040	0.061	0.079	0.096	0.112
0.010	0.015	0.031	0.031	0.031
0.020	0.025	0.040	0.045	0.045
