GB951十字槽沉头木螺钉

立即在线询价立即在线询价

对应标准数据参考

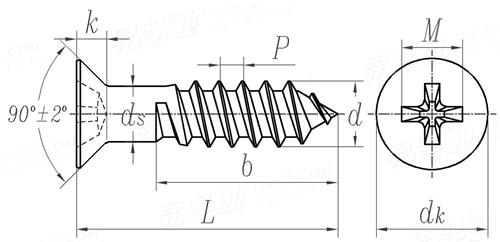

GB 951-1986 十字槽沉头木螺钉 Cross recessed countersunk head wood screws
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重 螺纹长度

螺纹规格 d

2

2.5

3

3.5

4

(4.5)

P		螺距
d_s		最小值
		最大值
d_k		最大值
		最小值
k		最大值
槽号
m		参考
r		≈
t		最小值
		最大值

0.9	1	1.2	1.4	1.6	1.8
1.86	2.25	2.75	3.2	3.7	4.2
2	2.5	3	3.5	4	4.5
4	5	6	7	8	9
3.7	4.7	5.7	6.64	7.64	8.64
1.2	1.4	1.7	2	2.2	2.7
1	1	2	2	2	2
2.5	2.7	3.8	4.2	4.8	5.2
0.2	0.2	0.2	0.4	0.4	0.4
0.95	1.14	1.2	1.6	2.19	2.58
1.32	1.52	1.73	2.13	2.73	3.13

千件钢制重≈kg

-

-

-

-

-

-

螺纹长度b

-

-

-

-

-

-

螺纹规格 d

5

(5.5)

6

(7)

8

10

P		螺距
d_s		最小值
		最大值
d_k		最大值
		最小值
k		最大值
槽号
m		参考
r		≈
t		最小值
		最大值

2	2.2	2.5	2.8	3	3.5
4.7	5.2	5.7	6.64	7.64	9.64
5	5.5	6	7	8	10
10	11	12	14	16	20
9.64	10.57	11.57	13.57	15.57	19.48
3	3.2	3.5	4	4.5	5.8
2	3	3	3	4	4
5.4	6.7	7.3	7.8	9.3	10.3
0.4	0.4	0.4	0.5	0.5	0.5
2.77	2.8	3.39	3.87	4.41	5.39
3.33	3.36	3.96	4.46	4.95	5.95

千件钢制重≈kg

-

-

-

-

-

-

螺纹长度b

-

-

-

-

-

-

①,技术条件按 GB 922-86 规定。
