YJT4012十字槽大扁头螺钉 十字大扁头机钉



对应标准数据参考

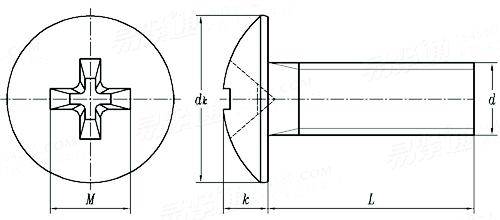

YJT 4012 十字槽大扁头机械螺钉
Cross recessed mushroom head screws
YJT 4012 十字槽大扁头机械螺钉

尺寸单位: 毫米(mm)
螺纹尺寸
d
M2 M2.5 M3 M3.5 M4 M5 M6 M8
P 最大值
dk 最大值
最小值
k 最大值
最小值
M 最大值
0.4 0.45 0.5 0.6 0.7 0.8 1 1.25
4.50 5.70 6.90 8.10 9.40 11.80 14.00 17.80
4.10 5.30 6.40 7.60 8.90 11.20 13.30 17.00
1.30 1.60 2.05 2.35 2.65 3.25 3.90 5.00
1.10 1.40 1.75 2.05 2.35 2.95 3.50 4.60
2.20 2.50 3.60 3.90 4.20 4.90 6.20 7.70
