AS4406米制十字槽盘头自攻螺钉 盘头米字纤维板钉



对应标准数据参考

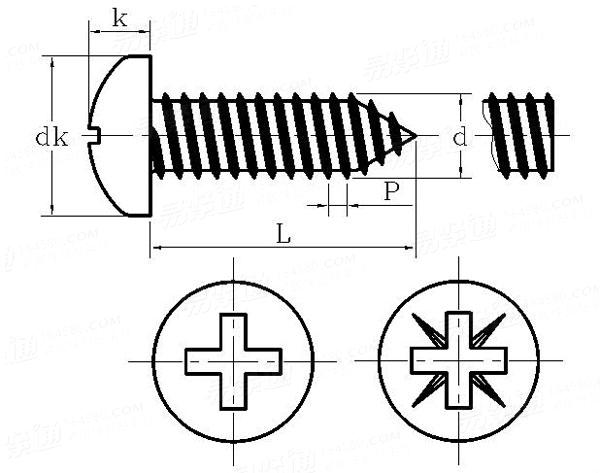

AS /NZS4406-1996 米制十字槽盘头自攻螺钉
ISO metric cross recessed pan head tapping screws
AS /NZS4406-1996 米制十字槽盘头自攻螺钉

尺寸单位: 毫米(mm)
螺纹规格 d
ST2.2 ST2.9 ST3.5 ST4.2 ST4.8 ST5.5 ST6.3 ST8 ST9.5
P 螺距
dk 最大值
最小值
k 最大值
最小值
槽号
0.8 1.1 1.3 1.4 1.6 1.8 1.8 2.1 2.1
4 5.6 7 8 9.5 11 12 16 20
3.7 5.3 6.64 7.64 9.14 10.57 11.57 15.57 19.48
1.6 2.4 2.6 3.1 3.7 4 4.6 6 7.5
1.4 2.15 2.35 2.8 3.4 3.7 4.3 5.6 7.1
0 1 2 2 2 3 3 4 4
