DIN德标 7997 - 2008 【十字槽沉头木螺钉】



对应标准数据参考
DIN 7997-2010 十字槽沉头木螺钉

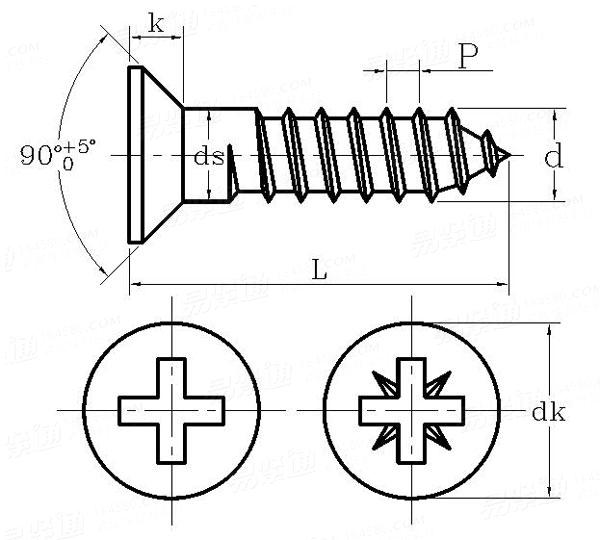

Cross Recessed Countersunk Head Wood Screws
DIN 7997-2010 十字槽沉头木螺钉

尺寸单位: 毫米(mm)
公称长度L 注:下拉选择公称长度，可获得 单重
螺纹规格 d
2 2.5 3 3.5 4 4.5
ds 最大值=公称
最小值
dk 公称
最大值
最小值
k 最大值
槽号
≈
深度 十字槽H型 最小值
最大值
≈
深度 米字槽Z型 最小值
最大值
2 2.5 3 3.5 4 4.5
1.6 2.1 2.6 3.02 3.52 4.02
3.8 4.7 5.6 6.5 7.5 8.3
4.18 5.08 5.98 6.95 7.95 8.75
3.42 4.32 5.22 6.05 7.05 7.85
1.2 1.5 1.65 1.93 2.2 2.35
0 1 1 2 2 2
- 2.7 2.9 3.9 4.4 4.6
- 1.25 1.5 1.4 1.9 2.1
- 1.55 1.8 1.9 2.4 2.6
- 2.8 3 4 4.2 4.4
- 1.48 1.76 1.6 1.85 2.05
- 1.73 2.01 2.06 2.31 2.51
千件钢制重≈kg
- - - - - -
螺纹规格 d
5 5.5 6 7 8
ds 最大值=公称
最小值
dk 公称
最大值
最小值
k 最大值
槽号
≈
深度 十字槽H型 最小值
最大值
≈
深度 米字槽Z型 最小值
最大值
5 5.5 6 7 8
4.52 5.02 5.52 6.42 7.42
9.2 10.2 11 12.5 14.5
9.65 10.75 11.55 13.05 15.05
8.75 9.65 10.45 11.95 13.95
2.5 2.75 3 3.5 4
2 3 3 3 4
4.8 6.2 6.6 6.8 8.7
2.29 2.31 2.8 2.95 3.9
2.79 2.81 3.3 3.53 4.4
5 6.1 6.3 7 8.5
2.64 2.46 2.72 3.38 3.86
3.1 2.92 3.18 3.84 4.32
千件钢制重≈kg
- - - - -
