DIN7500梅花槽盘头三角锁紧螺钉

立即在线询价立即在线询价

对应标准数据参考

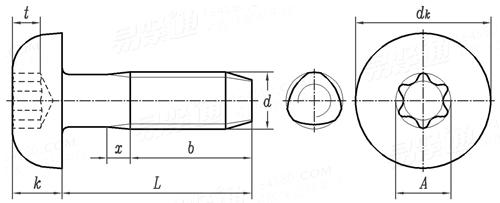

DIN (PE)7500-2009 梅花槽盘头三角锁紧螺钉 Hexalobular Socket Pan Head Thread Rolling Screws
	尺寸单位: 毫米(mm)

公称长度L 注:下拉选择公称长度，可获得单重

螺纹规格 d

M2

M2.5

M3

(M3.5)

M4

M5

M6

M8

M10

P		螺距
b		最小值
d_k		最大值=公称
		最小值
k		最大值=公称
		最小值
x		最大值
槽号
A
t		最大值
		最小值

0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
25	25	25	38	38	38	38	38	38
4	5	5.6	7	8	9.5	12	16	20
3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
1.6	2.1	2.4	2.6	3.1	3.7	4.6	6	7.5
1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
T6	T8	T10	T15	T20	T25	T30	T45	T50
1.75	2.4	2.8	3.35	3.95	4.5	5.6	7.95	8.95
0.77	1.04	1.27	1.33	1.66	1.91	2.42	3.18	4.02
0.63	0.91	1.01	1.07	1.27	1.52	2.02	2.79	3.62

千件钢制重≈kg

-

-

-

-

-

-

-

-

-

①,材料：自攻螺钉必须由冷挤压钢制成；核心硬度必须为 290 HV10 至 370 HV10。热处理后的表面硬度必须至少为450 HV0.3。
